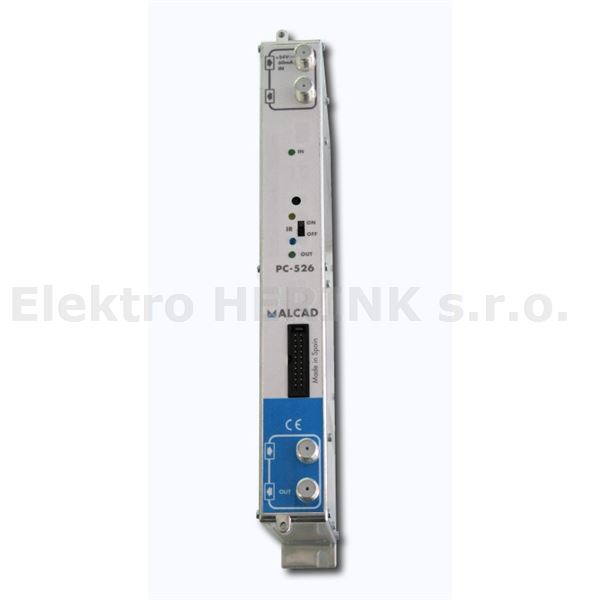

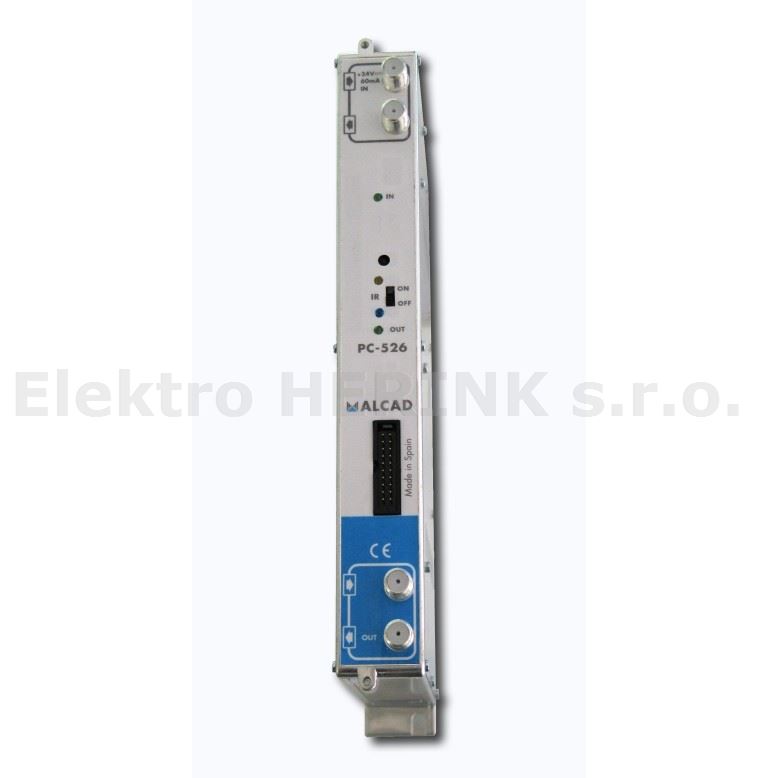

PC-526 programovatelný konvertor

PC-526 programovatelný konvertor

Vaše cena bez DPH
7 320,66 Kč
Vaše cena s DPH
8 858,00 Kč
7320.66
Dostupnost
Na objednávku
Kód
9050174
Výrobce


Procesor PC-526 je součást systému pro stavbu hlavních stanic série 905/912 a je inovací staršího modelu PC-525. Jedná se o moderní programovatelný procesor konvertorující přes mezifrekvenci 36,15 MHz umožňuje libovolnou konverzi (47..862 MHz/47..862 MHz). Dvojitý SAW filtr dovoluje nastavení výstupu kanál vedle kanálu bez potřeby následného zesílení kanálovým zesilovačem. Výstupní úroveň (stabilizovanou AGC) lze zesílit zesilovačem PA-720 nebo jiným širokopásmovým zesilovačem. PC-526 je mechanicky i zdrojově kompatibilní s převodníky DVB-T/analog a DVB-S/analog (řada TO/TP), SAT IF procesory (řada UC) a transmodulátory DVB-S/DVB-T (TT-211). Nastavení procesoru se provádí programátorem PS-011 nebo přes PC pomocí interface IP-001 a software ASP.


vzdálená správa ne
typ aplikace DVB-T, DVB-T2, DVB-C, analog
vstupní kanál v kmitočtovém rozsahu 45-862 MHz
šířka vstupního kanálu 7 / 8 MHz
výstupní kanál v kmitočtovém rozsahu 47 - 862 MHz
kmitočtový krok ladění 0,5 MHz
vstupní úroveň DVB 45 - 75 dBµV, analog 55 - 85 dBuV
nastavení offsetu ± 0, 1/6, 2/6, 3/6 MHz
šumové číslo 9 dB
selektivita pro 7 MHz kanál > 7 dB (fc ± 3,75 MHz), > 80 dB (fc ± 7 MHz)
selektivita pro 8 MHz kanál > 19 dB (fc ± 4,25 MHz), > 80 dB (fc ± 8 MHz)
výstupní úroveň 83 ± 3 dBµV
regulace výstupní úrovně 25 dB
rozsah AGC > 40 dB
últum vstupní/výstupní smyčky 1,4 ± 0,2 dB / 0,8 ± 0,2 dB
potlačení rušivých signálů v pásmu < -58 dBc
konektor RF vstupu 2x F-konektor
konektor RF výstupu 2x F-konektor
programování PS-011, PS-003
napájení +3,3Vdc/370 mA, +5,2V/310 mA, +12V/170mA, +24V(60 mA pro předzesilovač) ze zdroje FA-310
průchod napájení do vstupu +24Vdc / 60 mA
provozní teplota okolí -10°C až +45°C / 55°C (bez ventilátoru / s ventilátorem)
teplota uvnitř zařízení -10°C až +65°C
stupeň krytí IP20
rozměr 265 x 165 x 40 mm
hmotnost 1,2 kg
