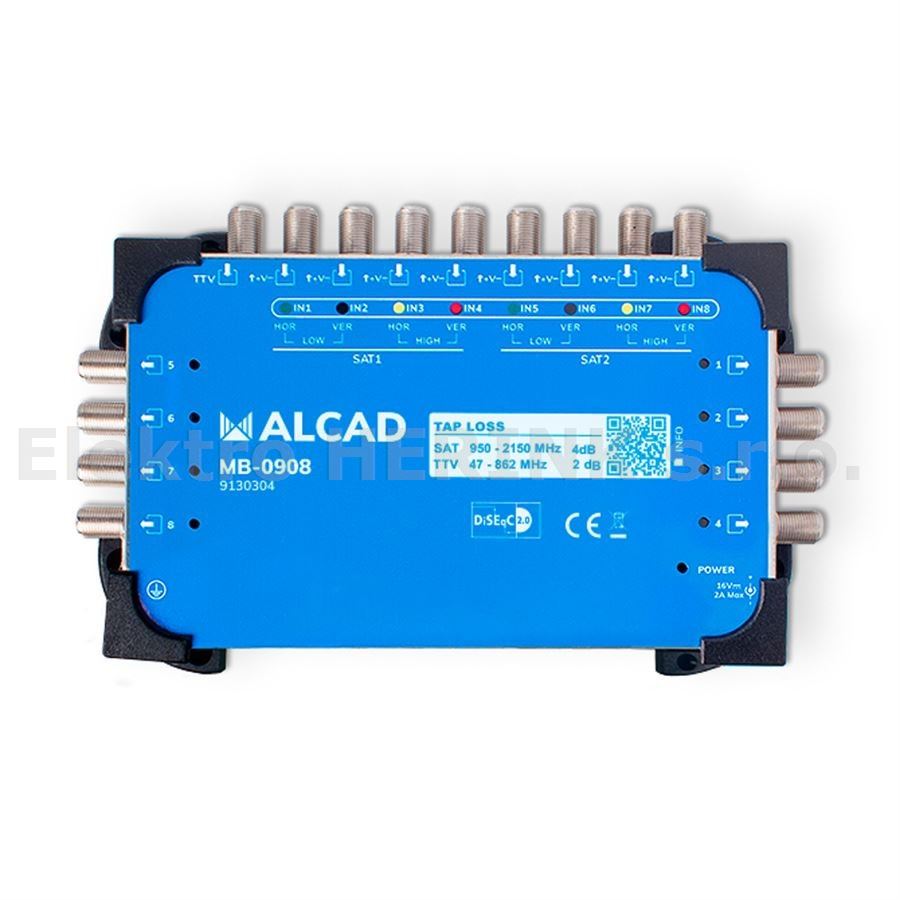

typ | hvězdicová instalace nebo koncový multipřepínač za kaskádovým multipřepínačem řady ML |
počet vstupů | 9 (8x SAT + TV) |
počet výstupů | 8 |
frekvenční rozsah TV vstupu | 47- 862 MHz |
odbočovací útlum v TV pásmu | 0 dB ±3 |
výstupní úroveň v TV pásmu | 99 dBµV (DIN 45004B) |
frekvenční rozsah SAT vstupu | 950 - 2150 MHz |
odbočovací útlum v SAT pásmu | 0 dB ±3 |
výstupní úroveň v SAT pásmu | 100 dBµV (IMD3 -35dB), 95 dBµV (IMD2 -35dB) |
izolace mezi TV a SAT vstupem | > 25 dB TV/SAT, > 65 dB SAT/TV |
izolace mezi výstupy | > 25 dB TV, > 30 dB SAT |
izolace mezi SAT vstupy | > 30 dB |
přepínání výstupů | DiSEqC 2.0, 14/18 V, 0/22 KHz |
napájení | 16 Vdc |
napájecí zdroj | FU-162 (je součástí dodávky) zajišťující napájení MSW, LNB, případně i kaskádového MSW řady ML |
napájení LNB | 16 Vdc / 2000 mA max. |
proudový odběr z přijímače SAT | 42 mA ±2 (14/18 Vdc) |
konektory | F |
pracovní teplota | -10°C .....+45°C (+55°C s ventilátorem) |
rozměr | 207 x 129 x 45 mm |
