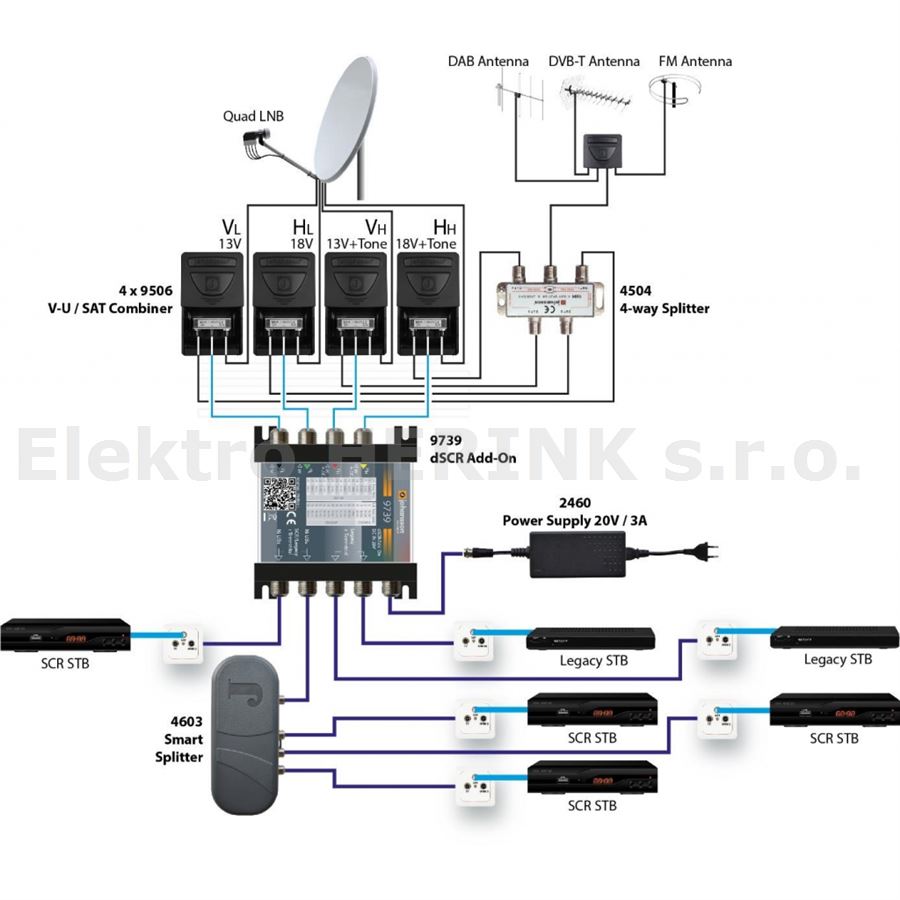

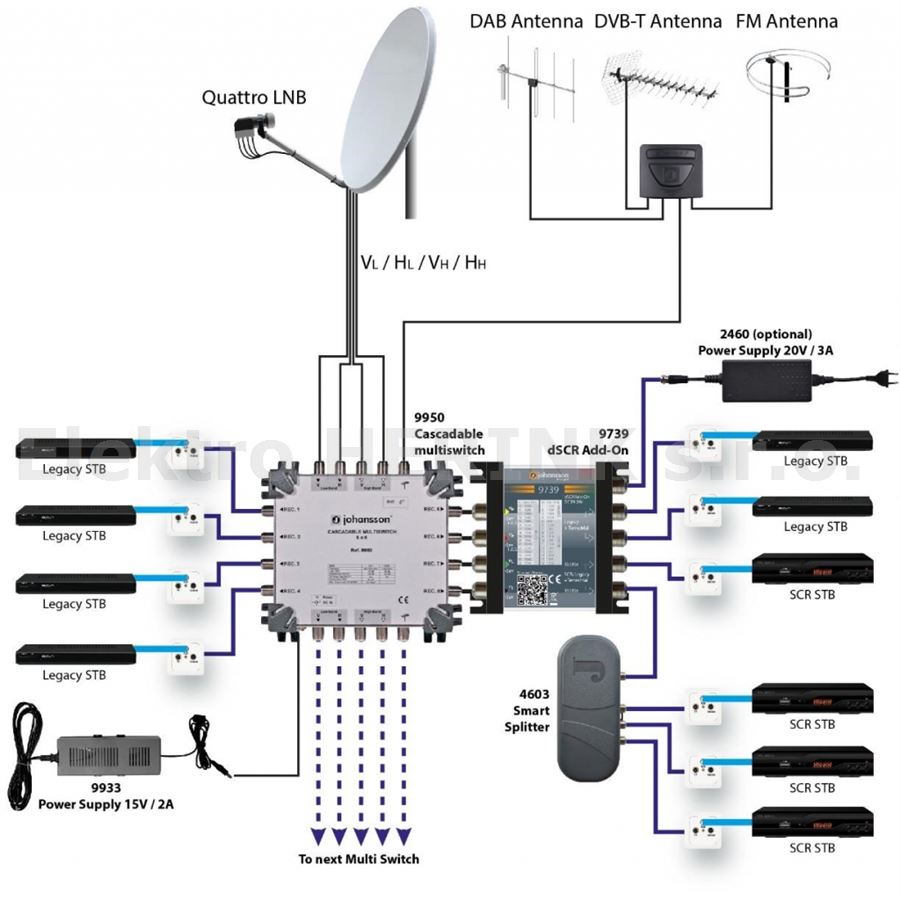

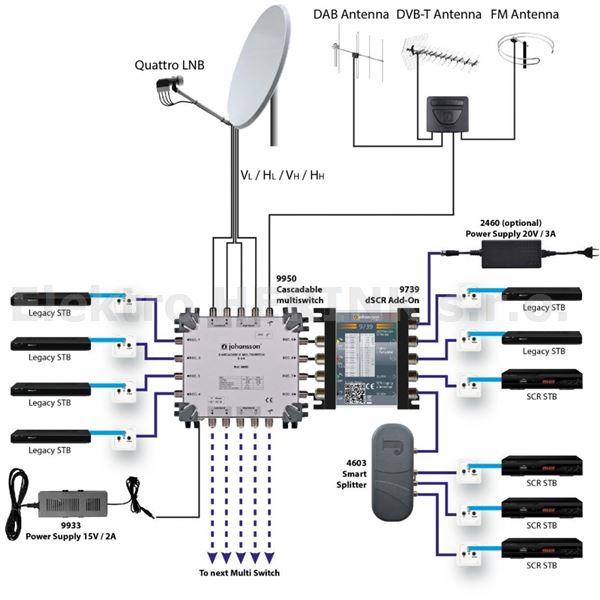

počet vstupů | 4 z multipřepínače (SAT + TV) nebo pouze 1x družice (LNB QUAD bez TV) nebo pouze 1x družice (LNB Quattro bez TV) |
vstupní frekvenční rozsah | 5-862 / 950-2150 MHz |
vstupní úroveň z LNB | -45 až -15 dBm (64-94 dBµV) |
výstupní frekvenční rozsah STB | 5-862 / 950-2150 MHz |
dCSS/dSCR výstup | 2x Legacy |
| 2x SCR / Legacy (automatická detekce) |
dCSS/dSCR UB | 16 na výstup SCR |
výstupní úroveň dCSS/dSCR | -21 dBm (88 dBµV) AGC (automatické ovládání zisku) |
výstupní útlum Legacy | 0 dB typicky |
výstupní útlum pozemní | -7 dB typicky |
tlumení odrazu | >=8 dB (typicky 12 dB) |
výběr pásma a polarity | univerzální LNB napětí a Tone, DiSEqC 1.0 (jednosměrný), DiSEqC 2.0 (obousměrný), norma EN 50494 (SCD), norma EN 50607 (SCD 2), norma SKY UK standard |
max. odběr proudu - pouze Legacy | <2 W |
max. odběr proudu - SCR/Legacy | <4,2 W |
DC napájení z STB do vstupu | 13/18/22 kHz 100 mA max. na jeden port |
od DC napájecího F konektoru do vstupu | 13/18/22 kHz 100 mA max. na port 1 A max. do HL vstupu |
napájení | ze STB nebo ze zdroje (přes F konektor), ref. 2460 max.3 A / 20 V |
rozměry | 90x85x40 mm |
